扣板一体灯

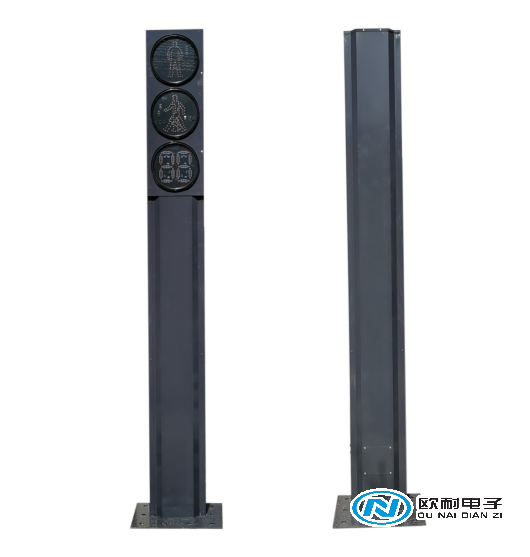

YTRX300-3-ON-D 新型扣板一体灯

第一节 产品特点

    一体信号灯是为了加强道路交通管理,减少交通事故,提高道路使用效率,从而改善交通状况的一种重要工具.一体信号灯具有以下特点：

1. 符合中华人民共和国 GB14887-2011 标准中的技术指标；

2. 高亮度: 采用优质品牌的四元素超高亮度发光二极管，组装的灯芯色彩亮丽，可视距离远;

3. 低功耗: 只有白炽灯的四分之一，不大于20W；

4. 透光设计：抗老化pc材质，透光镜片外表面采用倾斜面设计，防止透光镜片积累灰尘。

5. 密封采用硅橡胶密封件，防尘、防水、阻燃；

6. 耐腐蚀：主杆采用一体钣金成型，整体热镀锌后喷塑；遮阳板、装饰边材料用铝质材料；紧固遮阳板、装饰边螺丝采用不锈钢螺丝。

7. 长寿命: 双层防护，灯具使用寿命大于20年,LED可达 100000 小时以上;

8. 恒流稳压驱动方式，为LED提供稳定的驱动，当电源电压低于90V时，信号灯电源能自动切断输出。

9. 严格老化: 产品经长时间通电老化,性能更加稳定。

10. 防护等级大于 IP53。

11. 外观尺寸：宽度400mm，高度3米-3.5米。

  可根据用户需求，配置红绿灯或倒计时器。倒计时器采用高性能单片机控制，通过跟踪信号灯灯色信号，计算每一个灯色组合的持续时间，通过高亮度 LED发光管显示出来，提示机动车驾驶员当前信号灯状态的剩余时间。符合GA/T508-2014、GB14887-2011标准，数显倒计时采用学习、通讯两种方式计时，可实时与信号机进行通讯对时。内置软件、硬件采用看门狗电路，工作稳定可靠。自动检测信号时间，信号闪烁（例如绿闪）时，不影响数字显示机的正常工作。

利用信号灯电源线工作，不另从信号机敷设电缆线。路口运行自适应方式时，内置式倒计时器能适应变化的交通信号配时时间，准确实现后半程倒计时（倒9秒），对单点多时段控制方式则可实现全程计时或后半程倒计时，具备信号灯脉冲触发倒计显示功能。倒计时器不会出现倒计时和交通灯不同步的情况，保证倒计时器和路口机无缝配合工作。数码显示倒计时器颜色与超高亮度LED道路交通信号灯灯色一致，数值为对应信号相位剩余时间，并按秒递减。数码显示倒计时器以标准7段码形式显示两位数字，最大显示数字为99。采用防水处理并不积尘，每个笔画段内集成红、黄、绿三种独立LED发光管，与信号灯显示颜色一致。当道路交通信号控制机启动时，倒计时器显示黑屏。在正常状态下，倒计时器的显示连贯递减，无乱码、丢码等现象；通讯中断时，或者道路交通信号控制机由自动控制转入手动控制时，倒计时器能在2秒之内显示黑屏。当道路交通信号机中断输出，或转入黄闪控制后，倒计时器能在当前信号相位结束时间内显示黑屏。

第二节 性能指标

    1． 光学性能

    光强分布和色度坐标都符合 GB14887-2011 的相关要求，包括颜色视觉功能有缺陷的观察者所要达到的相关规定

1.1 波长：红色（618-621nm）  绿色（500.5-503nm）  黄色（591-593 nm）

1.2 发光强度：黄色单颗LED发光强度不低于4500mcd-5500mcd，红色单颗LED发光强度不低于4500mcd-5500mcd，绿色单颗LED发光强度不低于8000-12000mcd；

1.3 可视距离≥500m

1.4 可视角度：≥30°

    2．电气性能

2.1 工作电压      AC220V ± 20%  50 ± 2Hz    /  DC12V  / DC24V

2.2 额定功率(单灯) AC Φ300<15 W  Φ400<20W  Φ500<25W

                   DC Φ300<10 W  Φ400<15W  Φ500<20W

2.3 绝缘电阻 >500MΏ

2.4 介电强度 耐压 1.5KVAC

2.5 光源寿命 大于 100000h

    3.物理.机械性能

3.1 抗风压 >1.5KN/㎡ 符合 GB14887 -2011的相关要求

3.2 抗振动要求符合 GB14887 -2011要求

3.3 防护等级大于 IP53

3.4 主杆采用Q235优质矩形管焊接，整体热镀锌喷塑，结构牢固

    4.适应环境

4.1 信号灯环境温度 -40ºС ~+80ºС

4.2 温度为 25ºС 时,空气相对湿度不大于 95%

第三节 安装说明

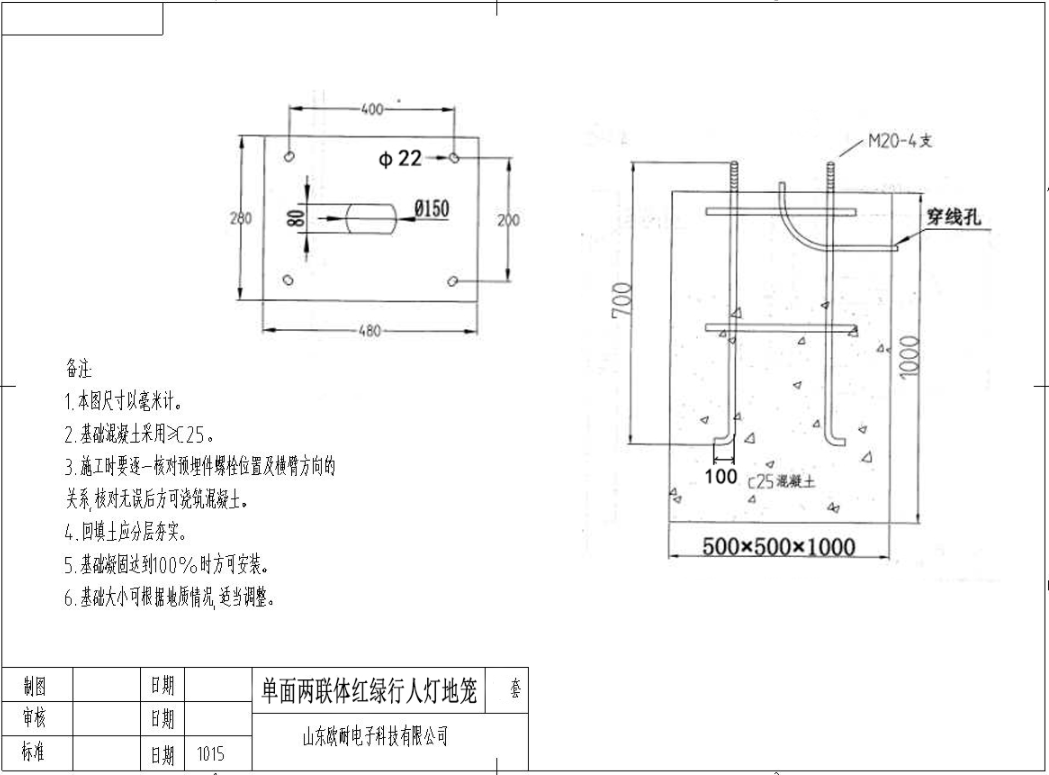

1、 一体信号灯路基施工

基础混凝土采用C25，回填土应分层夯实，浇筑基础时，请注意螺栓与横臂方向。基础凝固达到100%时方可安装。穿线管根据实际需要，适当调整。基础大小可根据地质情况，适当调整。

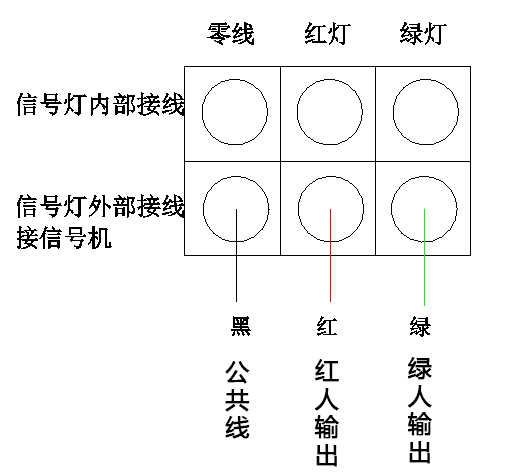

2、 电源线接线说明
