钣金一体灯

一．背景及需求

1.1. 应用背景

行人无视交通规则，肆意闯红灯一直是城市“顽疾”，且行人闯红灯是行人交通违法中最普遍、最明显、也是数量最多的一种交通违法行为。这种违法行为不仅对交通违法者本人的人身带来极大的危险，而且有碍道路畅通，更是造成交通事故发生的重大诱因。

1.2. 业务现状

行人闯红灯交通违法行为长期存在，而且交警在执法过程中常常遇到“法不责众”的尴尬局面。由于管理难度大，致使不少交通民警产生畏难情绪和消极心理，形成了行人肆意闯红灯、无视交警指挥等不让行、不服管的怪现象。针对这种情况各地的交管部门也都推出了各自的监督、管理手段

1） 一面红旗

上下班高峰时段，在主要路口设置文明监督志愿者岗位，通过口头的规劝，减少行人闯红灯的行为；

2） 一条红绳

在红灯期间用绳子阻隔行人通道，采用物理手段杜绝行人闯红灯的可能；

3） 一面人墙

利用手拉手的开关式人墙，指挥行人大军的“走”与“停”。

以上监管方式都需要人力现场劝导，存在费时、费力，效果差的情况，但是在新的解决方案出现前，这样的方式依然是大多数地区的首选。

1.3. 需求分析

1.3.1. 业务需求

1) 迅速从闯红灯的人员中抓拍出违法行人抓拍图片，进行显示屏警示曝光。

2) 行人闯红灯时系统能给出警示，通过声音等报警的方式进行安全提醒。

1.3.2. 系统需求

1) 行人闯红灯实时违法行为图片抓拍曝光：能通过部署斑马线的行人闯红

灯一体式摄像机实时抓拍违法闯红灯人员图片，并实时曝光。

2) 行人闯红灯语音预警：当有行人闯红灯时，能通过行人抓拍一体灯的语音提示器播放语音提醒信息，起到提前警示作用。

1.4. 总体目标

本产品旨在为交管部门治理行人闯红灯提供一个切实有效的非现场治理手段，自动对行人闯红灯进行检测，联动喇叭进行语音提醒，通过电子屏幕进行实时图像曝光。

二．产品原理

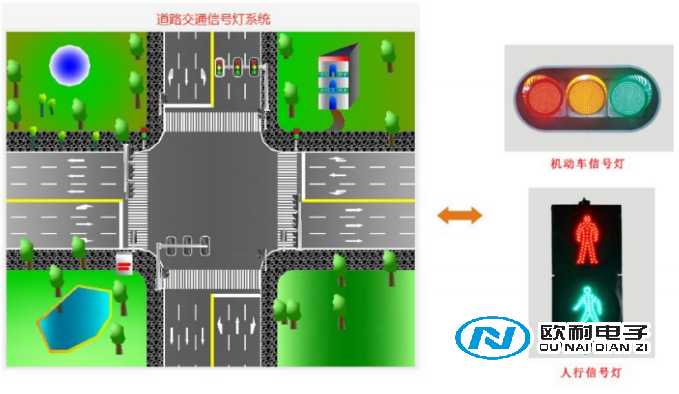

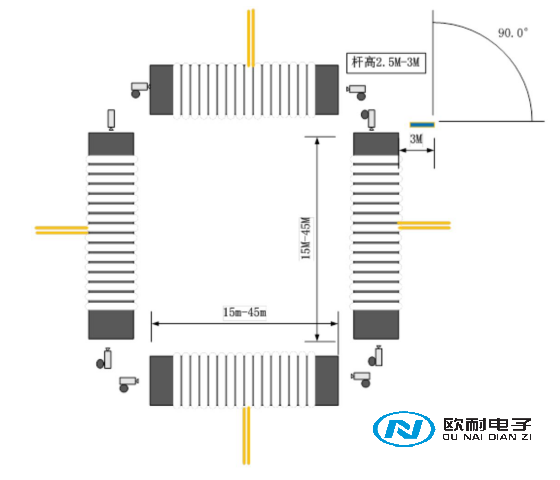

2.1现场布局俯视图

现场架设俯视图

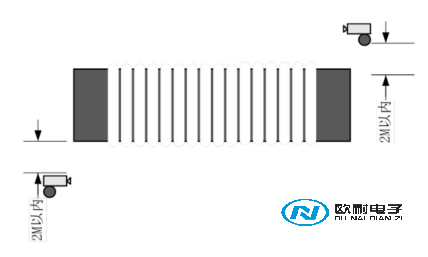

现场斑马线俯视图

行人闯红灯抓拍一体灯高度在 2.5m-3m 之间，且杆件距离斑马线纵向不超过2M。

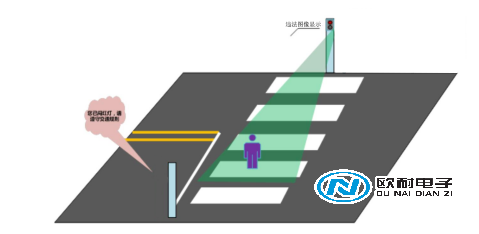

2.2外场架设示意图

现场斑马线俯视图

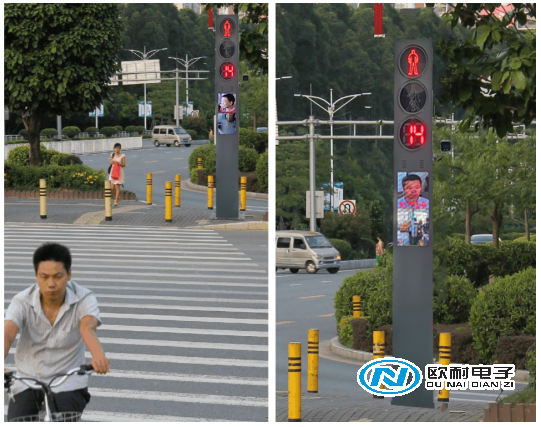

现场安装实景图

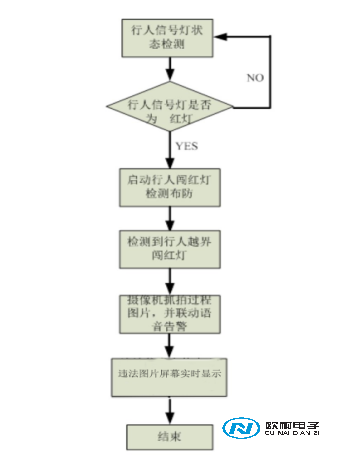

2.3工作流程示意图

三．系统示意图

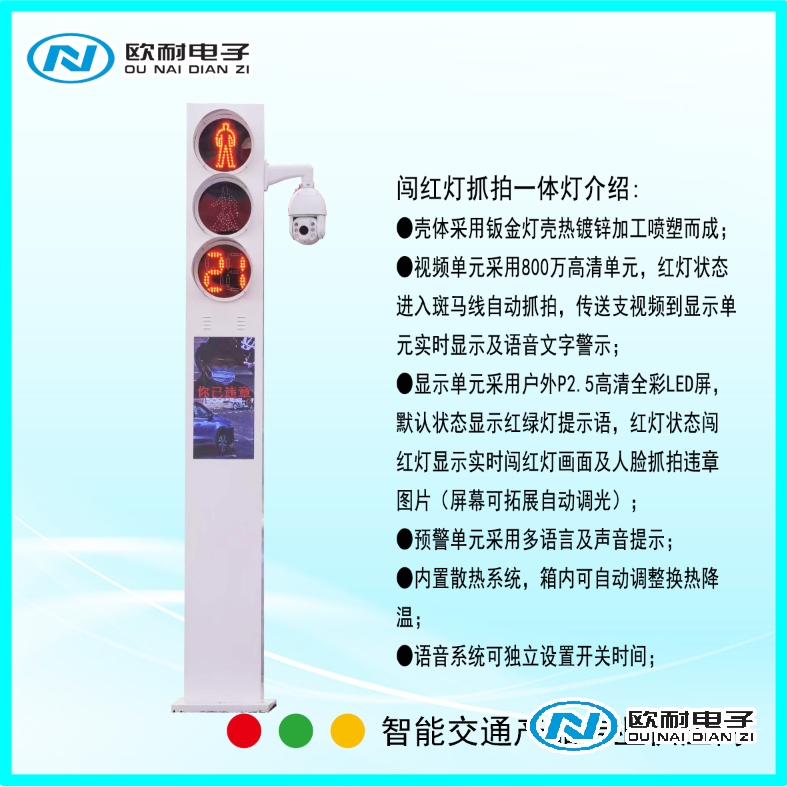

四．产品特点

◆ 采用钣金一体化人行灯灯箱

◆ 人行灯：绿人采用动态走路人行灯，静态红人

◆ 倒计时器：采用学习、脉冲、通讯型倒计时

◆ 语音提示器；人行红绿灯语音提示，闯红灯语音警告

◆ p2.5户外高刷LED显示屏直观文字提示行人红灯禁止通行，绿灯安全通行

◆ 采用800万高清晰广角人脸识别摄像机，可完整覆盖整条斑马线

◆ 对斑马线上闯红灯的行人进行记录抓拍

◆ 针对人脸检测自动曝光控制，摄像机自动分析判断动态视频中行人面部图像的亮度、对比度信息，摄像机在完成人脸抓图的同时自动调整曝光补偿。确保摄像机抓拍最佳亮度、对比度的人脸。

◆ 自动跟踪，优选取图行人目标在摄像头拍摄的范围内移动时自动地对其进行跟踪，自动优选捕获最佳角度的人脸图片。每个行人从进入场景到离场场景将只会输出一张最佳角度的人脸图像。

◆ 多目标同时检测，可同时检测跟踪场景内行人目标，完成人脸图像捕获。

◆ 支持违法行为过程录像并在显示屏实时显示

◆ 采用纯嵌入式硬件平台，系统可靠性高、故障率低

◆ 利用人脸识别系统和网络，可以考虑扩展为协助公安部门抓捕在逃嫌疑犯

五．主要设备技术参数

功能：

 本产品通过视频自动检测行人闯红灯行为，联动内置音箱实现对闯红灯行人的警示和提醒，并在电子屏幕上显示行人闯红灯行为。可有效规范行人出行习惯，大大降低行人闯红灯的事故发生率，提高城市的文明程度。

技术参数：

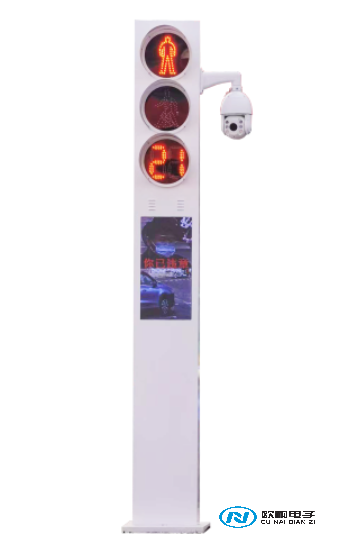

·外壳体采用钣金材质+喷塑，具有良好的抗氧化性，使用期内设备不褪色。

·总高度3.2m，顶部由红色的φ300MM红绿双色国标发光面及双8倒计时单元组成。

·显示部分为P2.5高刷全彩LED显示屏，尺寸为640*320mm，可以通过手机wifi编辑任意显示文字和图案，在行人闯红灯时显示人脸抓拍照片及违章实时视频。

·正面显示屏上面右侧为发声部位，具有防水防潮功能，左侧散热风扇。

·侧面采用800万高清抓拍摄像机单元，IP65防护等级。

·外壳后侧检修门设有空气倒流孔，整灯防护等级：IP65。

·耐高、低温性能：-30℃~+55℃。

·工作电压：AC220V±20%，50Hz±2Hz。

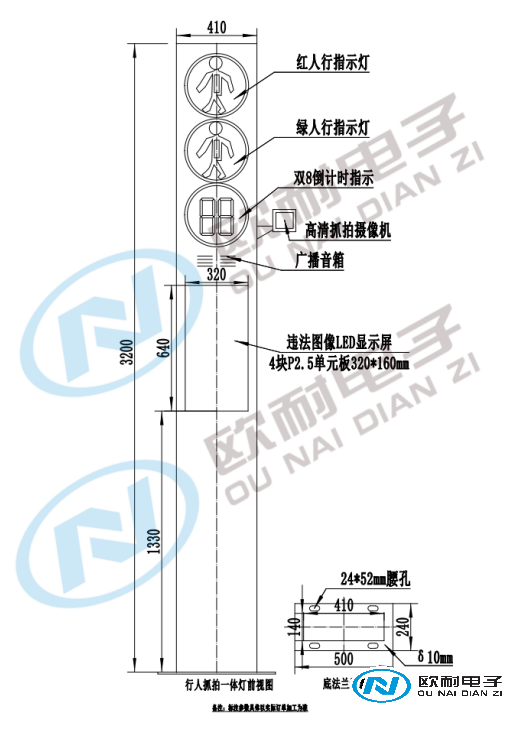

产品尺寸及安装孔位示意图：

六、售后服务

质保期一年，质保期自产品安装确认之日算起；超出质保期限，可提供有偿服务；产品安装完毕，在正常使用条件下，质保期内提供免费更换配件或维修；

不可抗自然灾害（如雷击等）、供电异常、安装使用不当、缺乏维护保养等原因所致损坏不属于免费质保范围；
