交通信号机

一、功能与特点

l  触摸大屏幕液晶中文显示，人机界面直观，操作简单。

l 22 路、8 组灯独立控制输出，典型工作电流5A。*44 路、16 组灯独立控制输出，典型工作电流5A。

l 8个运行相位，可满足多数路口的通行规则。*16个运行相位，可满足多数路口的通行规则。

l 12个工作时段，提高路口通行效率。

l 周一至周末有个控制方案，可在任意时段多次调用。

l 可随时进入紧急黄闪状态以及各种绿色通道（无线遥控）。

l 模拟路口显示，信号机面板上有一个模拟路口，模拟车道及人行道运行。

l 通过遥控器，可以无线遥控信号机，实现各种特勤等绿色通道。

l 自动掉电保护，工作参数可保存十年。

l 嵌入式中央控制系统，工作更加稳定可靠。

注“*”标识为44路信号机功能

二、技术参数

l 每路驱动能力：≥1000W

l 工作电压：AC180V～265V

l 工作频率：50Hz±2Hz

l 使用温度范围：-30℃～＋75℃

l 相对湿度：0～95％时无冷凝（20℃）

l 绝缘值：≥10MΩ

l 断电设置参数保存：10年

l 时钟误差：±1S

l 功耗：<10W

三、设置步骤

1、系统时间设置（24小时制）

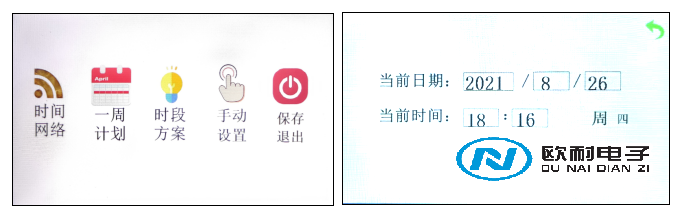

点击“时间网络”进入时间和网络设置界面。在本界面下通过触摸操作可实现时间功能设置。

设置完毕后点击右上角“”标志，返回主界面。

2、时段方案设置

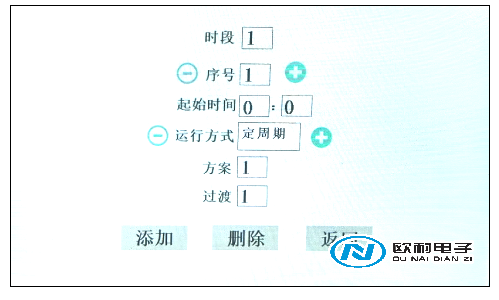

点击“时段方案”进入时段和相位设置界面。点击“”可以分别设置2个不同的时段方案，每个时段方案支持12个时段。 点击“运行方式方框内部，进入下图设置界面。

运行方式包含“定周期，关灯，黄闪，结束”。

（1）定周期：就是常规的按时间轮流顺序执行；

（2）黄闪：所有信号灯黄灯闪烁；

（3）关灯：切断输出电流，选择此项则信号灯全灭；

“方案”为信号机的相位方案设置序号，可以设置20个不同的相位方案。“过度”为绿灯闪烁时间、黄灯时间全红灯时间设置，共有10个过度方案号。

3、相位方案设置

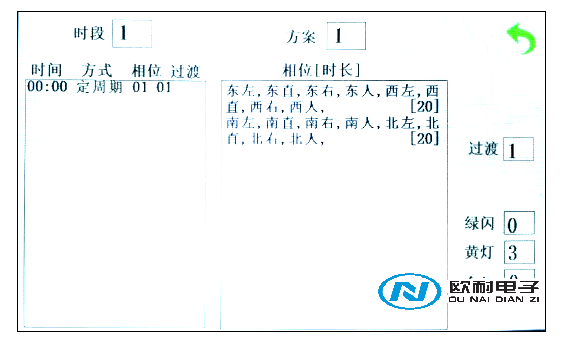

点击“”可以分别设置20个不同的相位方案，每个方案支持8个不同的相位设置。 点击“”方框内部，进入下图设置界面。

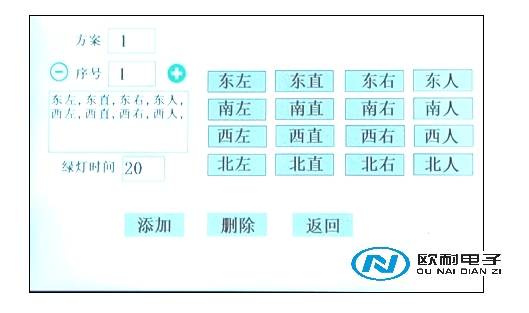

通过触摸右侧的路口方位，可以方便的通过选择当前相位需要放行的灯组组合、绿灯时间；

以上图为例进行“序号1”为“第1相位”的设置，点击“”，点“+”进入“第2相位”设置。

例如：某路口南、北方向的“左、直、右”同时放行为第1个相位，那么应设置“南左、南直、南右、南人、北左、北直、北右、北人”；东、西方向的“左、直、右”同时放行为第2个相位，那么应设置“东左、东直、东右、东人、西左、西直、西右、西人”，此时设置完毕，按“返回”返回到主界面。

4、一周计划设置

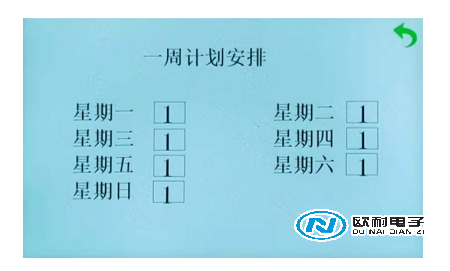

点击“一周计划”进入计划设置界面。信号机运行模式，可以在一周执行不同的方案，通过选择不同的执行方案来在一周内的某天执行一套方案计划，在特殊日期内可以另外执行另一方案；特殊的时间、日期可以通过添加日期或删除日期来满足要求。

例如：某路口可以设置两套方案，方案1绿灯放行时间长一些，左转和直行分开放行；方案2绿灯放行时间短一些，左转和直行同时放行。周一~周五可以选择方案1，周六、周日可以选择方案2。

5、手动设置

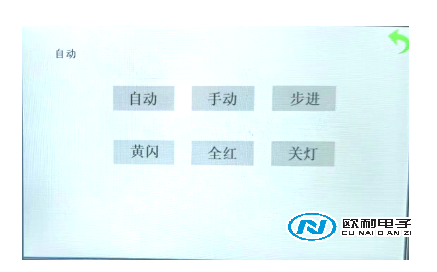

点击“手动设置”进入手动设置界面。

（1）自动：就是信号机按照设定好的放行方案执行；

（2）手动：进入交通管制模式，人工来操控信号灯的变换；

（3）步进：按一次立刻执行下一个相位；

（4）黄闪：所有信号灯黄灯闪烁；

（5）全红：所有信号灯亮红灯；

（6）关灯：切断输出电流，按一下则信号灯全灭。

遥控器数字键设置说明：

7和8同时按，打开/关闭遥控功能

（1）恢复自动运行；

（2）执行下一相位；

（3）东西直行右转；

（4）东西左转右转；

（5）南北直行右转；

（6）南北左转右转；

（7）黄闪；

（8）全红；

四、结束语

在完成了信号机的设置后，信号机即可投入使用。信号机在设置过程中，不影响它的正常使用。只有在设置结束后，信号机才按新设置的方案执行。由于信号机的设置是一项很细致的工作，操作设置人员需掌握相关的交通控制技术， 因此，只有专业人员才可胜任此项工作。
