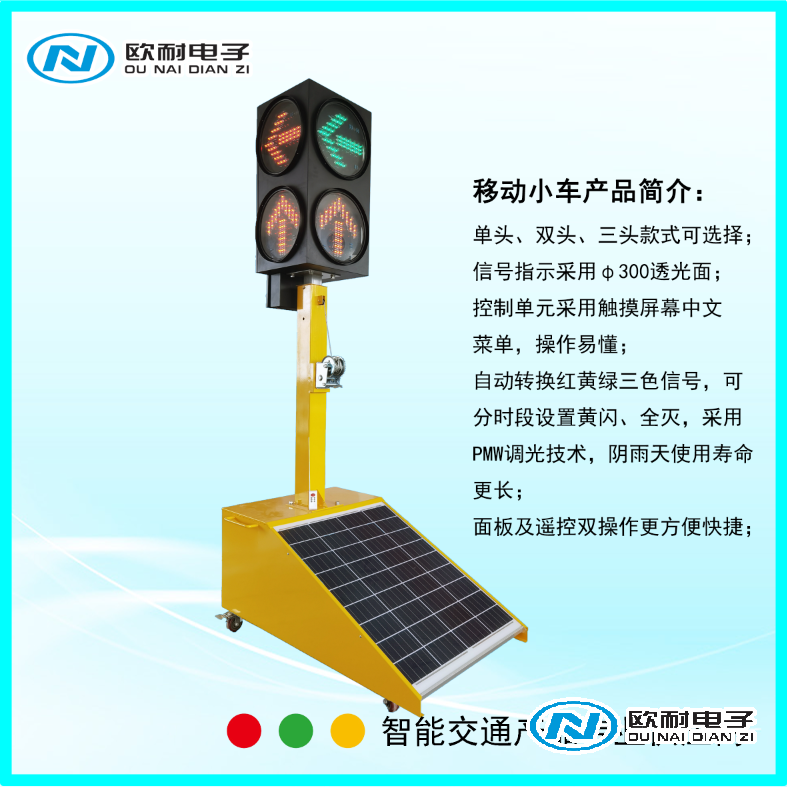

太阳能信号灯

一、系统组成

1、LED满屏（左转，直行组合箭头）交通信号灯4组

2、100AH蓄电池一块

3、50W太阳能电池板一块（满屏）

   80W太阳能电池板一块（左、直套色箭头）

4、多相位智能交通信号控制器一套

  5、移动式可升降灯杆及底座一套

二、LED交通信号灯的特点

1、安装方便快捷，省工省时、节约费用、维护方便。

2、由蓄电池供电，无需市电，节约环保。

3、在连续阴雨天可以不需充电连续工作5--7天。蓄电池用太阳能电池板充电，也可用AC220V给蓄电池充电。

 4、控制器具有极高的可靠性，具有多时段、多相位、多种放行方案，并支持手动、自动控制、分时段亮度调节。

三、主要技术参数

1、转换时间：0--99s

2、工作电压：DC 12V

3、单灯功耗：≤10W

4、蓄电池容量：50W太阳能电池板，100AH蓄电池

5、发光面积：Φ300mm

6、可视范围：大于200m

7、工作温度：-20℃－－80℃

8、红波长：618－－621nm,亮度：3000－－5000mcd

l 黄波长：591－－593nm,亮度：2000－－4000mcd

l 绿波长：500.5－－503nm ,亮度：4000－－6000mcd

l 色度：符合GB14887－2011标准

l 绝缘性能：符合GB7701和ITE标准

l 防护等级：符合GB7701Ι IP65和ITE标准

四、主要功能

1、自动转换红黄绿三色信号，设置功能丰富、方式灵活。可设置多时段、多方案、多配时。

2、手动控制方式，有步进、黄闪、全红、关灯；通过配套的遥控器可以实现自动运行、步进、东西直行、东西左转、南北直行、南北左转、四面黄闪、四面全红的交通管制方式。

3、可分时段设置黄闪、全灭，亮度等功能。

五、安装及调试

1、放置移动式太阳能交通信号灯时，太阳能电池板必须朝向太阳并且有阳光充分照射；必须放在平地上且锁定轮子。必要时需用其它方法固定牢固。周围需设警示柱，以防碰撞。保持太阳能电池板的清洁，保证充电功能正常。

2、手动升降，当升到最高处时，要用插销固定，下降时需要松开钢丝绞的锁扣，缓慢下降。

3、当转换开关转到工作状态时，该信号灯即按前一次设置运行状态运行。

4、当转换开关转到关机状态时，系统关闭，当开关转到运行状态时，系统正常按照设置好的方案运行；当开关转到调整状态时，可以调整系统运行方案。

六、按键功能

移动交通信号灯控制盒左下方有开关旋钮，一档“关闭”，信号灯不工作；二档“运行”，信号灯按照设置的方案正常运行；

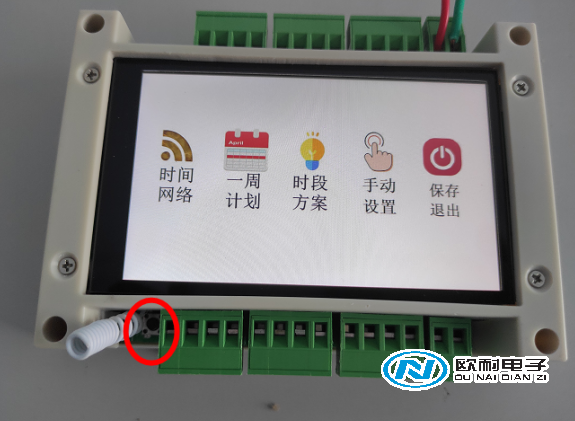

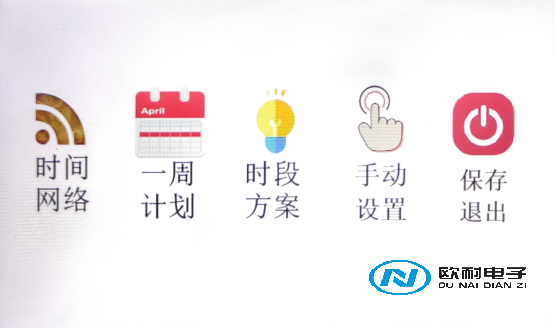

按下图所标示的开关，会点亮屏幕，可进行设置。

七、设置步骤

1、系统时间设置（24小时制）

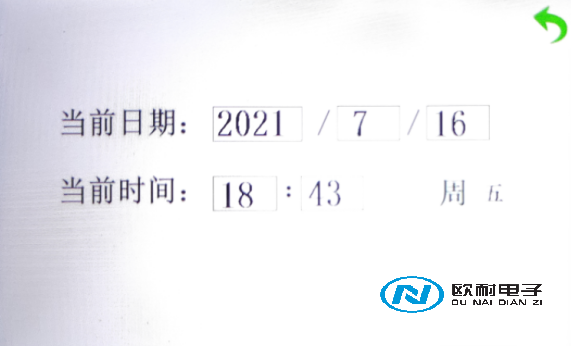

点击“时间网络”进入时间和网络设置界面。在本界面下通过触摸操作可实现时间和网络功能设置。

设置完毕后点击右上角“”标志，返回主界面。

2、时段方案设置

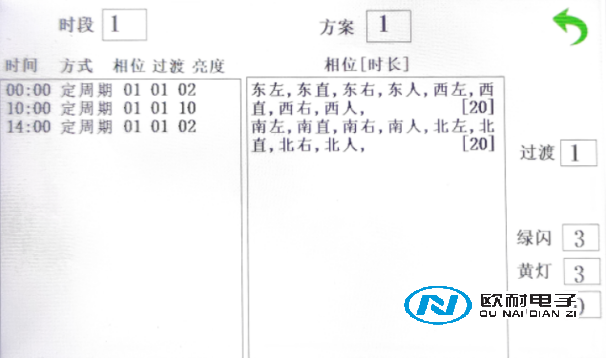

点击“时段方案”进入时段和相位设置界面。点击“”可以分别设置9个不同的时段方案，每个时段方案支持16个时段。 点击“”方框内部，进入下图设置界面。

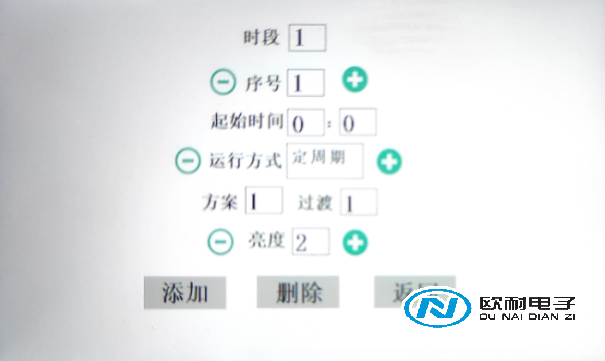

以上图为例进行时段1的设置，点击“”，点“+”进入下一个“起始时间”设置；

亮度：可设置10级不同的亮度，1代表亮度为10%，2代表亮度为20%，3代表亮度为30%，4代表亮度为40%，5代表亮度为50%，6代表亮度为60%，7代表亮度为70%，8代表亮度为80%，9代表亮度为90%，10代表亮度为100%。

运行方式包含“定周期，关灯，黄闪，结束”。

（1）定周期：就是常规的按时间轮流顺序执行；

（2）黄闪：所有信号灯黄灯闪烁；

（3）关灯：切断输出电流，选择此项则信号灯全灭；

3、相位方案设置

点击“”可以分别设置99个不同的相位方案，每个方案支持16个不同的相位设置。 点击“”方框内部，进入下图设置界面。

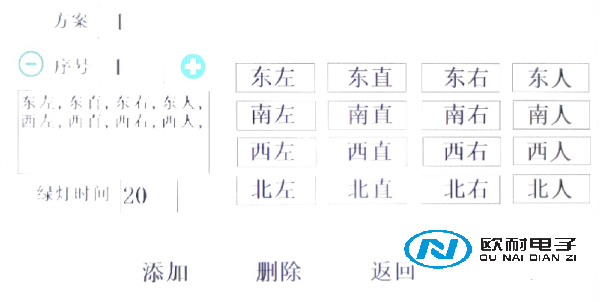

通过触摸右侧的路口方位，可以方便的通过选择当前相位需要放行的灯组组合、绿灯时间；

以上图为例进行“序号1”为“第1相位”的设置，点击“”，点“+”进入“第2相位”设置。

例如：某路口南、北方向的“左、直、右”同时放行为第1个相位，那么应设置“南左、南直、南右、南人、北左、北直、北右、北人”；东、西方向的“左、直、右”同时放行为第2个相位，那么应设置“东左、东直、东右、东人、西左、西直、西右、西人”，此时设置完毕，按“返回”返回到主界面。

4、一周计划设置

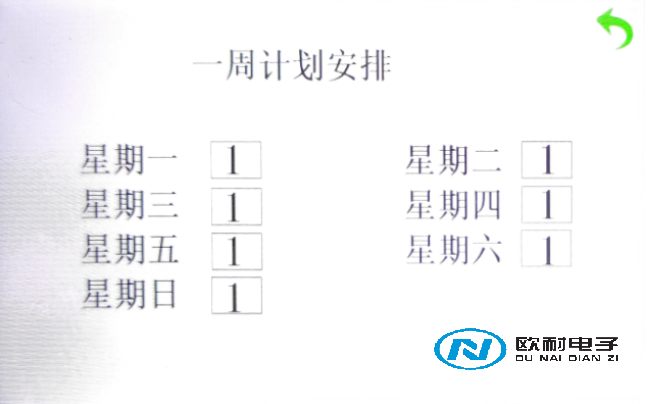

点击“一周计划”进入计划设置界面。信号机运行模式，可以在一周执行不同的方案，通过选择不同的执行方案来在一周内的某天执行一套方案计划，在特殊日期内可以另外执行另一方案；

特殊的时间、日期可以通过添加日期或删除日期来满足要求。

例如：某路口可以设置两套方案，方案1绿灯放行时间长一些，左转和直行分开放行；方案2绿灯放行时间短一些，左转和直行同时放行。周一~周五可以选择方案1，周六、周日可以选择方案2。

5、手动设置

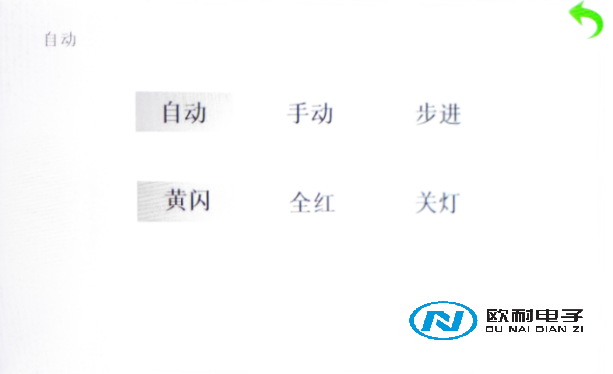

点击“手动设置”进入手动设置界面。

（1）自动：就是信号机按照设定好的放行方案执行；

（2）手动：进入交通管制模式，人工来操控信号灯的变换；

（3）步进：按一次立刻执行下一个相位；

（4）黄闪：所有信号灯黄灯闪烁；

（5）全红：所有信号灯亮红灯；

（6）关灯：切断输出电流，按一下则信号灯全灭。

遥控器设置说明：

（1）恢复自动运行；

（2）执行下一相位；

（3）东西直行右转；

（4）东西左转右转；

（5）南北直行右转；

（6）南北左转右转；

（7）黄闪；

（8）全红；
